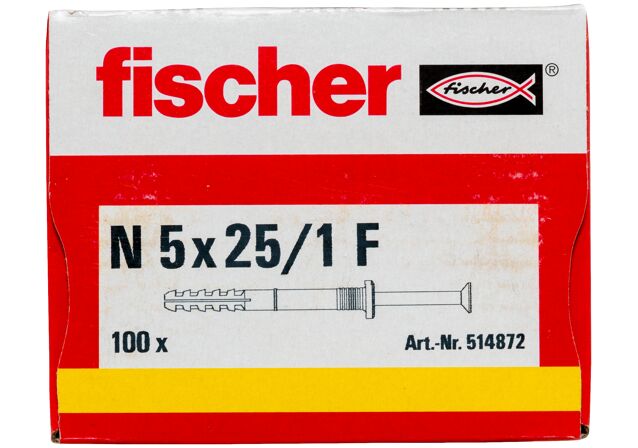

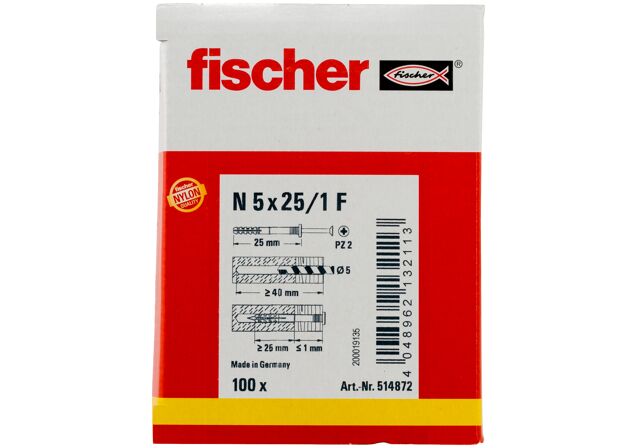

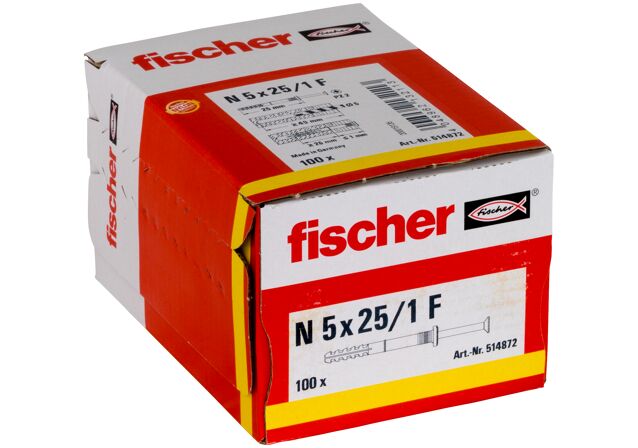

Art.-Nr. 514872

Hammerfix fischer N 5 x 25/1 F cu cap plat gvz

Name: Hammerfix fischer N 5 x 25/1 F cu cap plat gvz
Brand: fischer

Variante de produs

Descărcarea datelor de imagine

Caracteristici principale

Instalarea rapidă prin lovire economisește timp: ideal pentru instalarea în serie.
Instalare simplă și sigură: Opritorul de ciocan integrat previne întinderea prematură a ancorei.
Demontarea ulterioară a șurubului-cui este posibilă cu un locaș în cruce.
Cu cap plat pentru construcții metalice.

Diblu cui pentru o instalare simplă, rapidă şi economică

Avantaje

Instalarea rapidă cu lovituri de ciocan reduce timpul de lucru necesar și permite instalarea economică în serie.
Opritorul de ciocan integrat previne expansiunea prematură a diblului (blocarea), permițând instalarea fără probleme.
Împreună cu locașul în cruce, filetul șurubului permite îndepărtarea șurubului, deci demontarea ulterioară.
Gama largă de diametre și de lungimi de utilizare asigură diblul potrivit pentru orice fixare.

Hammerfix fischer N-F cu cap plat constă dintr-un diblu din nylon de calitate înaltă și un șurub-cui placat cu zinc. Acestea sunt premontate pentru un proces de instalare rapid. Hammerfix este introdus prin partea de atașament cu instalare prin străpungere cu economie de timp. Atunci când șurubul-cui este bătut, manșonul de diblu se expandează și creează o ancorare sigură în materialul de construcții. Hammerfix fischer N-F cu cap plat este ideal pentru fixarea construcțiilor metalice în toate materialele de construcții.

Aplicații

Construcții metalice

Materiale de construcții

Beton
Cărămidă plină din nisip calcaros
Caramida plina
Piatră naturală
Cărămidă plină realizată din beton ușor
BCA
Placă solidă din gips
Cărămidă perforată vertical
Cărămidă perforată din nisip calcaros
Blocuri cu goluri realizate din beton ușor

Puteți găsi informații detaliate despre materialele de construcție în documentul de înregistrare

Funcționalitate

Diblul cui N este indicat pentru instalarea prin străpungere.
Când este bătut în interior, şurubul tip cui determină dilatarea diblului în două direcţii, asigurând astfel o ancorare sigură în materialul de construcţie.
Diblurile cu cap înecat sunt recomandate pentru instalarea construcţiilor din lemn; în cazul construcţiilor din metal, folosiţi dibluri cu cap plat şi folosiţi buloane cu cap conic pentru găuriile lungi.

Installation Hammerfix N

1 / 4

Diametru găurire ( d₀ )	5
Adâncime de ancorare efectivă ( h_ef )	25
Lungimea ancorei ( l )	25
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	40
Grosime max. element de fixat ( t _fix )	1
Capete de şurubelniţă	PZ2
Cantitate	100
GTIN (EAN-Code)	4048962132113

Load Table

pdf,

Hammerfix N - Recommended loads for a single anchor.
