Hammerfix N-F
  • Product Picture: "Hammerfix fischer N 5 x 40/15 F cu cap plat gvz"

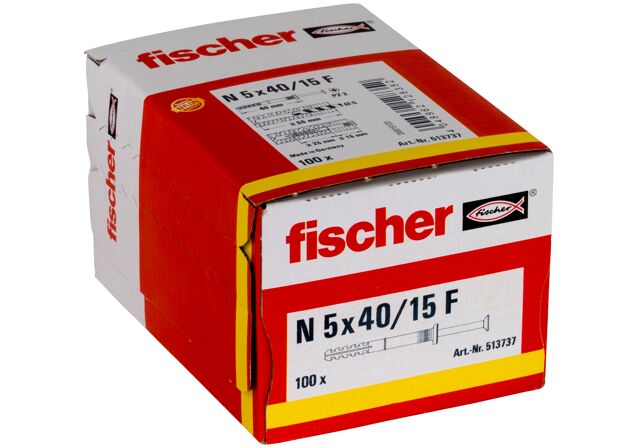

  • Packaging: "Hammerfix fischer N 5 x 40/15 F cu cap plat gvz"

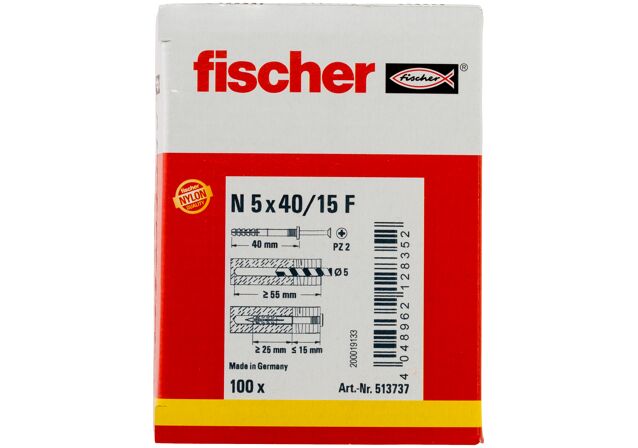

  • Packaging: "Hammerfix fischer N 5 x 40/15 F cu cap plat gvz"

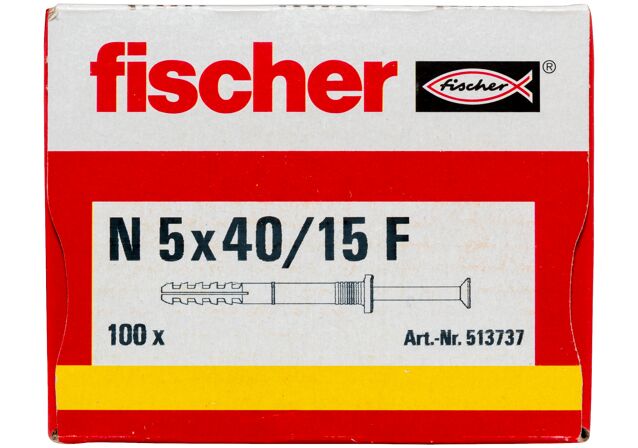

  • Packaging: "Hammerfix fischer N 5 x 40/15 F cu cap plat gvz"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Packaging
    • Packaging
    • Application Picture
    • Application Picture
      Art.-No. 513737

      Hammerfix fischer N 5 x 40/15 F cu cap plat gvz

      Product Variant
      Descărcarea datelor de imagine
      Caracteristici principale
      • Instalarea rapidă prin lovire economisește timp: ideal pentru instalarea în serie.
      • Instalare simplă și sigură: Opritorul de ciocan integrat previne întinderea prematură a ancorei.
      • Demontarea ulterioară a șurubului-cui este posibilă cu un locaș în cruce.
      • Cu cap plat pentru construcții metalice.

      Your advantages / Product description

      Diblu cui pentru o instalare simplă, rapidă şi economică
      Avantaje
      • Instalarea rapidă cu lovituri de ciocan reduce timpul de lucru necesar și permite instalarea economică în serie.
      • Opritorul de ciocan integrat previne expansiunea prematură a diblului (blocarea), permițând instalarea fără probleme.
      • Împreună cu locașul în cruce, filetul șurubului permite îndepărtarea șurubului, deci demontarea ulterioară.
      • Gama largă de diametre și de lungimi de utilizare asigură diblul potrivit pentru orice fixare.
      Hammerfix fischer N-F cu cap plat constă dintr-un diblu din nylon de calitate înaltă și un șurub-cui placat cu zinc. Acestea sunt premontate pentru un proces de instalare rapid. Hammerfix este introdus prin partea de atașament cu instalare prin străpungere cu economie de timp. Atunci când șurubul-cui este bătut, manșonul de diblu se expandează și creează o ancorare sigură în materialul de construcții. Hammerfix fischer N-F cu cap plat este ideal pentru fixarea construcțiilor metalice în toate materialele de construcții.

      Application and approval

      Aplicații
      • Construcții metalice
      Materiale de construcții
      • Beton
      • Cărămidă plină din nisip calcaros
      • Caramida plina
      • Piatră naturală
      • Cărămidă plină realizată din beton ușor
      • BCA
      • Placă solidă din gips
      • Cărămidă perforată vertical
      • Cărămidă perforată din nisip calcaros
      • Blocuri cu goluri realizate din beton ușor
      You can find detailed information on building materials in the approval document.

      Assembly instruction

      Funcționalitate
      • Diblul cui N este indicat pentru instalarea prin străpungere.
      • Când este bătut în interior, şurubul tip cui determină dilatarea diblului în două direcţii, asigurând astfel o ancorare sigură în materialul de construcţie.
      • Diblurile cu cap înecat sunt recomandate pentru instalarea construcţiilor din lemn; în cazul construcţiilor din metal, folosiţi dibluri cu cap plat şi folosiţi buloane cu cap conic pentru găuriile lungi.
      Installation Hammerfix N
      1 / 4
      • 1
        Installation Hammerfix N
      • 2
      • 3
      • 4

      Technical Data

      Diametru găurire (
      d0
      )      		5
      Adâncime de ancorare efectivă (
      hef
      )      		25
      Lungimea ancorei (
      l
      )      		40
      Adâncimea min. a găurii pentru fixare prin strapungere (
      h2
      )      		55
      Grosime max. element de fixat (
      t fix
      )      		15
      Capete de şurubelniţă PZ2
      Cantitate 100
      GTIN (EAN-Code) 4048962128352

      Documents for Downloading

      Load Table
      pdf,
      Hammerfix N - Recommended loads for a single anchor.
